Pionowe ogrodzenie solarne w Holandii: 50 elastycznych paneli kontra dach południowy

PIONOWE OGRODZENIE SOLARNE | HOLANDIA

Fotowoltaikę pionową często skreśla się z góry. Panele stojące pionowo na ogrodzeniu, jak się uważa, nie dorównają porządnemu dachowi skierowanemu na południe. Klient z Holandii sprawdził to na jednej posesji: 50 elastycznych paneli LIONSHEE 240 W zamontowanych na ogrodzeniu ogrodu, monitorowanych w tej samej aplikacji co sąsiednia instalacja dachowa 36,72 kWp. W 39. tygodniu ogrodzenie wyprodukowało 18,50 kWh na zainstalowany kWp. Dach wyprodukował 17,92.

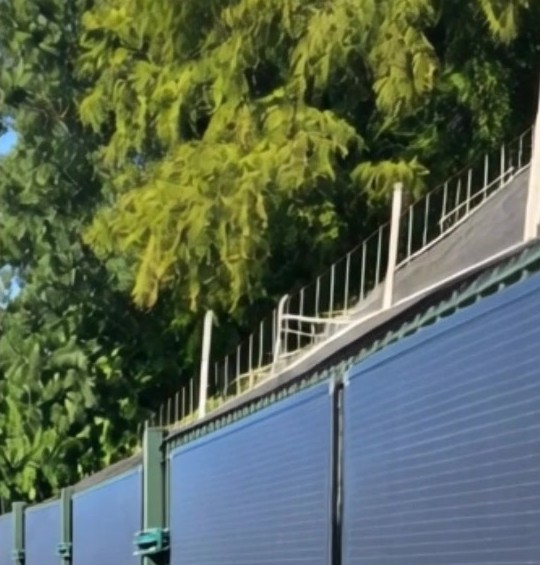

Górny odcinek ogrodzenia: elastyczne panele zamontowane pionowo między słupkami. Kadr z filmu klienta z realizacji.

Tło projektu

Na posesji działała już duża instalacja dachowa: 102 moduły po 360 Wp na południowej połaci domu, łącznie 36,72 kWp. Wzdłuż krawędzi ogrodu biegnie długie ogrodzenie na skarpie. Nasz klient, holenderska firma solarna, wykorzystał to ogrodzenie jako drugą powierzchnię wytwórczą.

Zamontował na nim 50 elastycznych paneli LIONSHEE LS-SP240, pionowo między słupkami. Przy 240 W na panel daje to 12,00 kWp. Obie instalacje raportują do tej samej aplikacji monitorującej, więc klient mógł porównywać je tydzień po tygodniu, w tym samym miejscu i przy tej samej pogodzie.

1. Ogrodzenie ogrodu zamienione w instalację 12 kWp

Ogrodzenie stoi na zielonych stalowych słupkach. Moduły LS-SP240 trzymają się na uchwytach zamocowanych do słupków, w ciągłym rzędzie wzdłuż całej skarpy. U podstawy ogrodzenia, pod modułami, biegnie czarna membrana.

Fabrycznie zamontowane przewody wyjściowe każdego modułu ze złączami MC4 zwisają wzdłuż ogrodzenia i są zebrane w jedną trasę kablową przy dolnej krawędzi. Bez ramy, bez konstrukcji skośnej i bez prac fundamentowych poza samym ogrodzeniem.

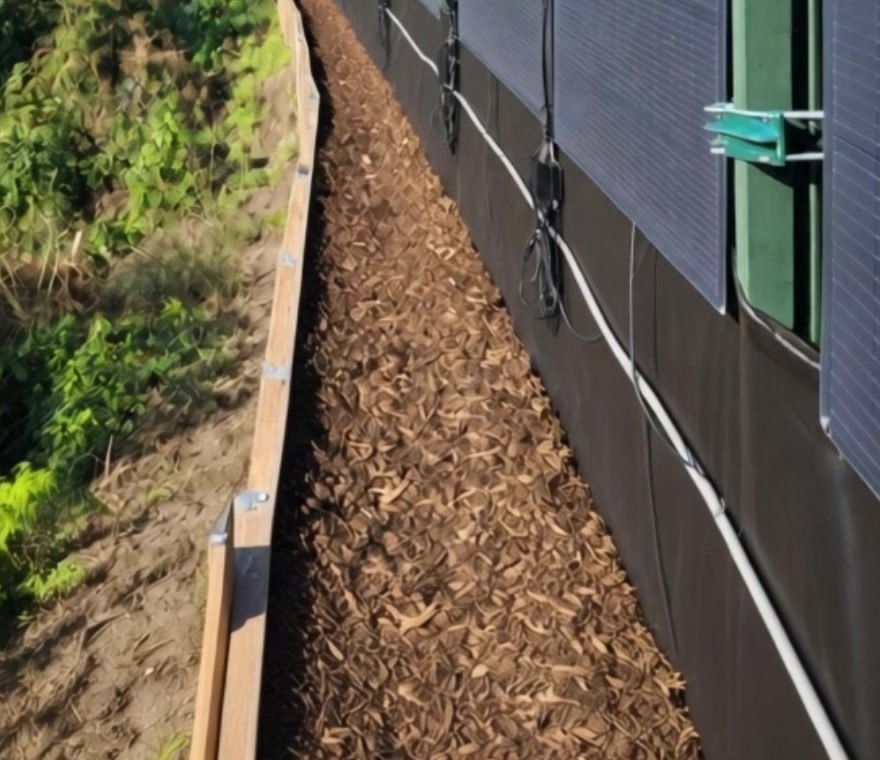

Uchwyty na słupkach utrzymują każdy moduł w pionie.

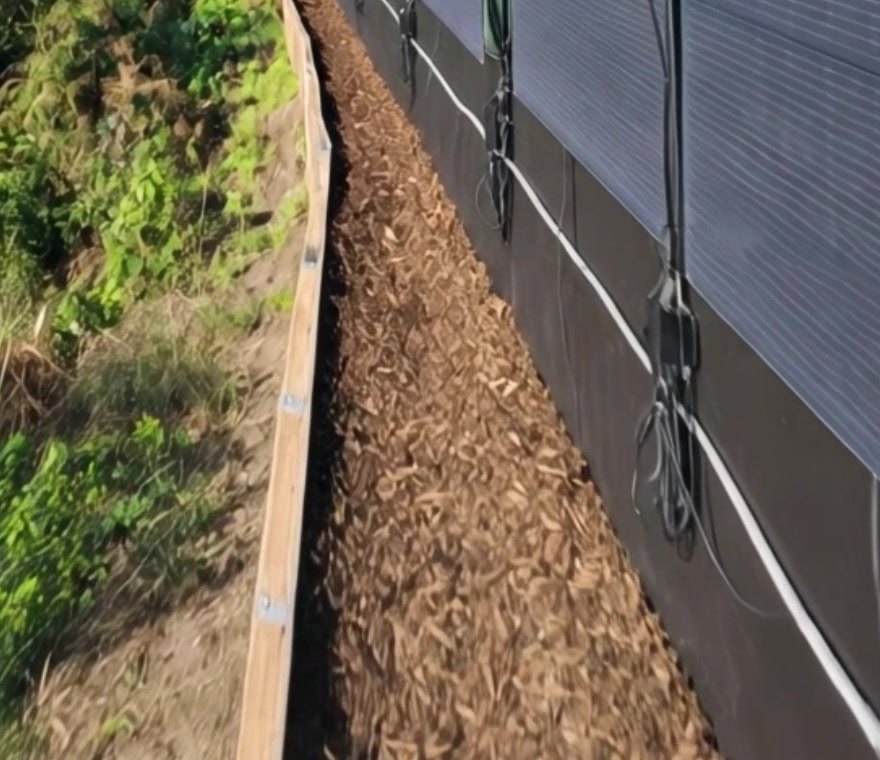

Przewody modułów zebrane wzdłuż podstawy ogrodzenia.

2. Dane z 39. tygodnia: ogrodzenie kontra dach południowy

W bezwzględnych kWh zawsze wygra dach, bo ma trzy razy większą moc. Uczciwym porównaniem jest uzysk jednostkowy: kilowatogodziny wyprodukowane na kilowat szczytowy zainstalowanej mocy. Aplikacja monitorująca klienta oblicza go bezpośrednio dla każdej instalacji.

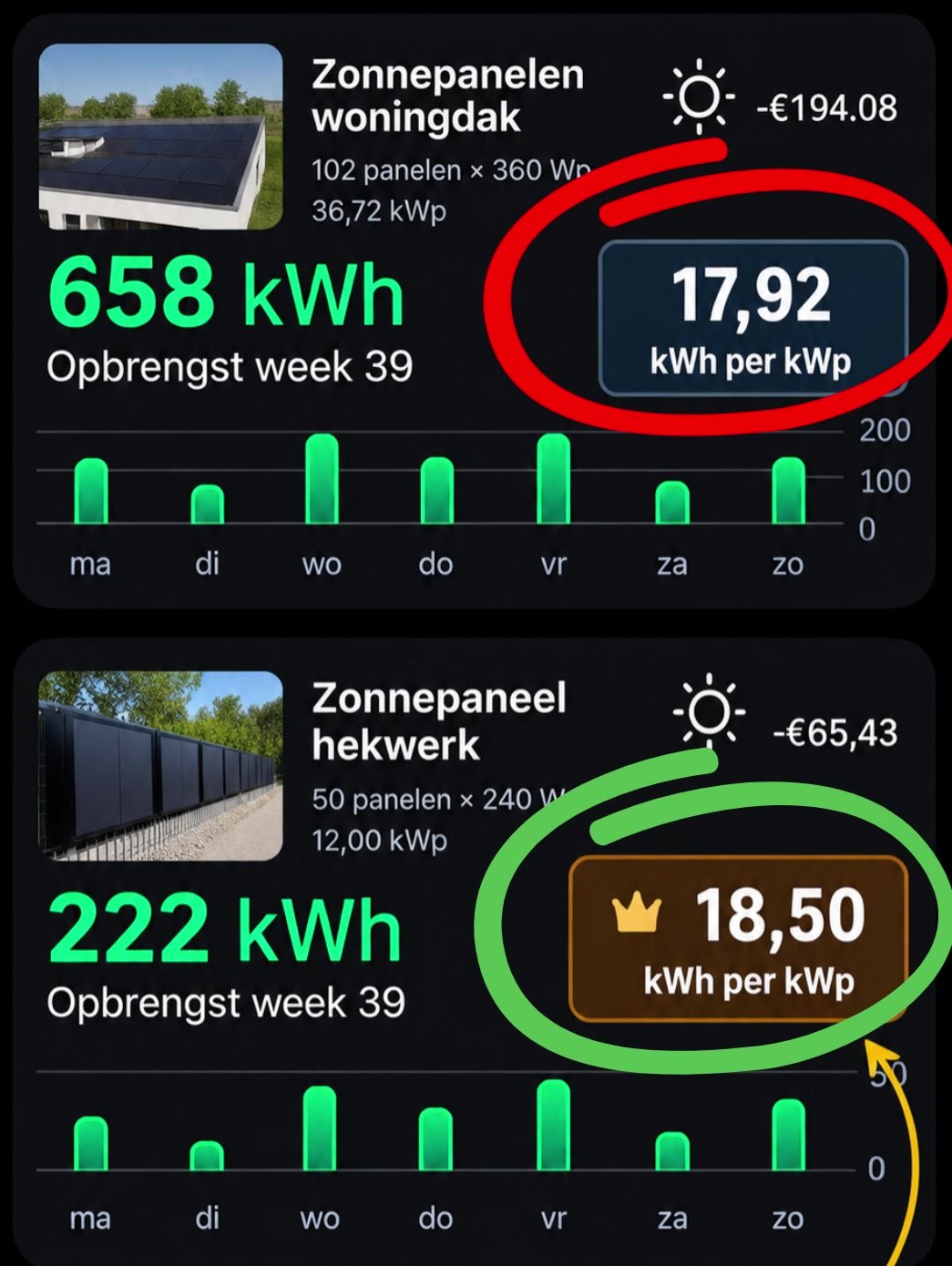

Aplikacja monitorująca klienta, 39. tydzień. U góry: dach 36,72 kWp, 658 kWh, 17,92 kWh na kWp. Na dole: ogrodzenie 12,00 kWp, 222 kWh, 18,50 kWh na kWp. Zaznaczenia dodane przez klienta; opisy w aplikacji po niderlandzku.

W ciągu tygodnia ogrodzenie wyprodukowało 222 kWh z 12,00 kWp. Dach wyprodukował 658 kWh z 36,72 kWp. W przeliczeniu na zainstalowany kWp pionowe ogrodzenie wypadło o 3,2 % lepiej.

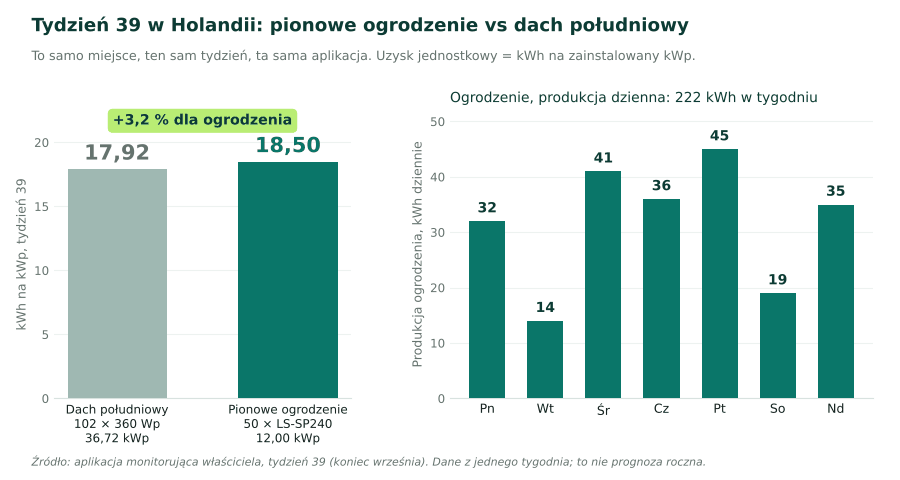

Po lewej: uzysk jednostkowy z tygodnia. Po prawej: dzienna produkcja ogrodzenia, od 14 kWh w najbardziej pochmurny dzień do 45 kWh w najsłoneczniejszy. Wykres LIONSHEE na podstawie danych z aplikacji.

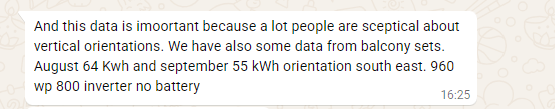

Oryginalna wiadomość klienta, bez zmian i po angielsku: zdanie przytoczone powyżej oraz dane z sierpnia i września dla zestawu balkonowego 800 W z sekcji 4.

3. Dlaczego pionowa powierzchnia może dotrzymać kroku

Dane pokazują, co się stało; same nie mówią dlaczego. O tej porze roku na korzyść instalacji pionowej działa kilka ogólnych czynników i tutaj może mieć znaczenie dowolne ich połączenie:

• Nisko położone słońce. Pod koniec września słońce w południe stoi w Holandii na wysokości około 35 do 40 stopni. Stroma powierzchnia łapie nisko położone słońce bardziej bezpośrednio niż płaska, a efekt rośnie jesienią i zimą.
• Nachylenie dachu. Wiele instalacji dachowych ma umiarkowane nachylenie, dobrane do wysokiego letniego słońca. Nachylenie tego dachu nie jest znane, ale im bardziej płaski dach, tym bardziej jesienne słońce sprzyja ogrodzeniu.
• Chłodniejsze moduły. Na otwartym ogrodzeniu moduły chłodzi przepływające powietrze. Moc LS-SP240 spada o około 0,40 % na każdy stopień temperatury ogniwa, więc chłodniejsza praca ma znaczenie.
• Mniej zabrudzeń. Kurz, pyłki i liście prawie nie zalegają na pionowej powierzchni, a deszcz od razu spływa.

4. Od tego samego klienta: zestaw balkonowy 800 W w sierpniu i wrześniu

Klient udostępnił też miesięczne dane z jednego z dostarczanych przez siebie zestawów balkonowych. To osobna instalacja, niezwiązana z ogrodzeniem: wtykowy zestaw balkonowy z 960 Wp paneli, mikroinwerterem 800 W i bez magazynu energii, skierowany na południowy wschód.

Dla zestawu wtykowego bez magazynu około 2 kWh dziennie pod koniec lata to przydatny wkład w dzienne zużycie domowe, z balkonu, który inaczej nic by nie produkował. Kolumny na kWp i dziennie to nasze wyliczenie z miesięcznych sum klienta.

Dane projektu

Dlaczego elastyczne panele pasują do ogrodzeń i powierzchni pionowych

Ogrodzenie to długa, smukła, już istniejąca konstrukcja. Nie jest przewidziane do przenoszenia ciężaru i obciążenia wiatrem szklanych modułów w ramie i nie ma płaszczyzny, na której można by cokolwiek pochylić. To zmienia, które cechy modułu są ważne.

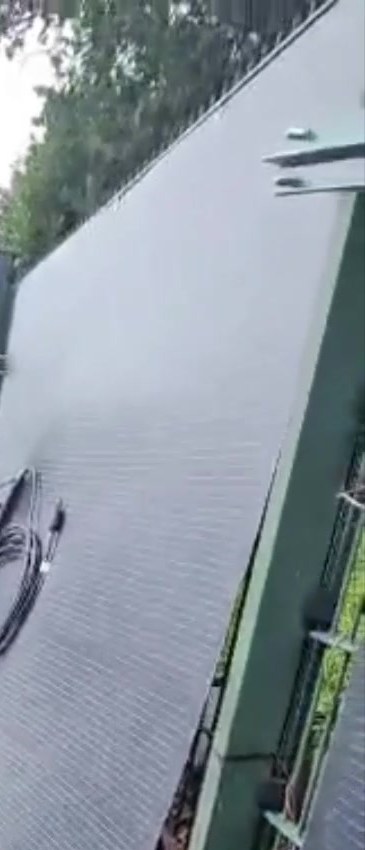

Moduł w trakcie montażu. Na tyle lekki, że poradzi sobie z nim jedna osoba.

• Przy 3,70 kg na panel 50 paneli dodaje 185 kg rozłożonych na całe ogrodzenie: bez wzmocnień i bez dodatkowych fundamentów.
• Przy grubości 2,5 mm moduły przylegają płasko do ogrodzenia i prawie nie zmieniają jego profilu.
• Ogrodzenie na granicy działki to zwykle niewykorzystana powierzchnia; tutaj stało się 12,00 kWp.
• Fabrycznie zamontowane przewody 50 cm ze złączami MC4 ograniczają okablowanie do łączenia modułów wzdłuż rzędu.
• Obciążenie wiatrem 2400 Pa, stopień ochrony IP65 i puszka przyłączeniowa IP67 są przystosowane do całorocznej pracy na zewnątrz.

Moduł użyty w projekcie: LS-SP240

Wszystkie 50 modułów ogrodzenia to elastyczne panele LIONSHEE LS-SP240. Poniższe wartości pochodzą z aktualnej karty katalogowej LS-SP240.

Elastyczny panel LIONSHEE LS-SP240 użyty na tym ogrodzeniu: 240 W, 3,70 kg, grubość 2,5 mm. Zdjęcie produktu.

Poza modułami elastycznymi LIONSHEE dostarcza zestawy solarne na balkon, mikroinwertery, Smart Solar Huby i modułowe magazyny LiFePO4, dzięki czemu produkcję, zarządzanie energią i pojemność magazynu można dobrać w jednej specyfikacji.

Zdjęcia z realizacji, dane monitoringu i wiadomość klienta publikujemy za zgodą klienta. Zdjęcia to kadry z filmu dostarczonego przez klienta; pominięto osoby i szczegóły umożliwiające identyfikację. Wiadomość klienta przytoczono w oryginalnym brzmieniu. Dane produkcji to odczyty z aplikacji klienta za 39. tydzień oraz podane przez klienta miesięczne sumy zestawu balkonowego; wartości na kWp i dziennie to nasze wyliczenia. Nie były dostępne dane o rocznym uzysku, oszczędnościach ani okresie zwrotu i niczego nie szacowano. Parametry modułu pochodzą z aktualnej karty katalogowej LS-SP240.
