Elastyczne moduły słoneczne na zakrzywionym dachu fabryki: studium przypadku z Belgii

HYBRYDOWA INSTALACJA DACHOWA W ZAKŁADZIE | BELGIA

Belgijska fabryka miała już sztywne moduły na płaskich połaciach dachu. Długie sklepienie biegnące środkiem wciąż było puste. Klient dołożył wzdłuż niego 20 elastycznych modułów LIONSHEE 240 W, dokładając 4,8 kWp mocy na powierzchni, której istniejąca sztywna instalacja nie mogła wykorzystać.

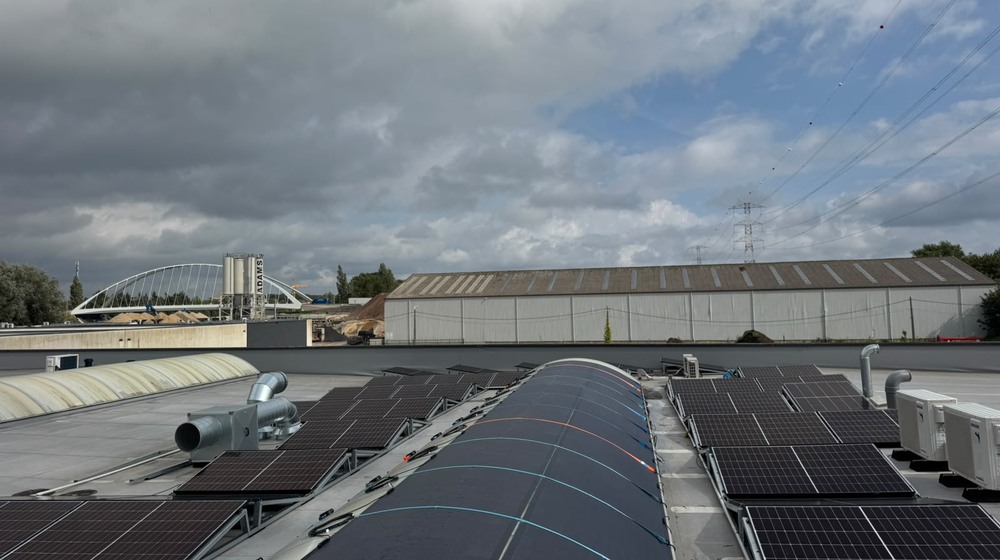

Zdjęcie klienta z gotowego dachu: elastyczne moduły biegną wzdłuż środkowego sklepienia, istniejące sztywne moduły stoją po obu stronach na konstrukcjach skośnych.

Tło projektu

Fabryka produkowała już energię ze sztywnej instalacji dachowej. Te moduły stoją na balastowanych konstrukcjach skośnych na płaskich połaciach – tam, gdzie moduł szklany w ramie sprawdza się dobrze. Płaskie połacie nie obejmowały natomiast sklepienia kolebkowego, które biegnie środkiem przez całą długość budynku: powierzchni zakrzywionej w sposób ciągły, bez płaszczyzny, na której można postawić konstrukcję.

Na to sklepienie klient kupił 20 elastycznych modułów LIONSHEE 240 W. Po 240 W każdy daje to 4800 W – 4,8 kWp – dołożonej mocy nominalnej, bez ruszania sztywnej instalacji, która już pracuje.

1. Połać, której sztywna instalacja nie mogła wykorzystać

Moduł szklany w ramie potrzebuje albo płaszczyzny, albo konstrukcji skośnej z powierzchnią oparcia. Sklepienie kolebkowe nie daje ani jednego, ani drugiego: powierzchnia opada w sposób ciągły w obie strony, więc sztywny moduł może jej dotknąć tylko wzdłuż jednej linii. Na większości dachów przemysłowych oznacza to po prostu, że sklepienia się pomija, a instalacja kończy się na krawędzi płaskiej połaci.

Na zdjęciu drugie sklepienie po lewej jest wciąż puste – ta sama powierzchnia, ten sam budynek, żadnych modułów. To wynik domyślny i dokładnie tę moc ten projekt odzyskał.

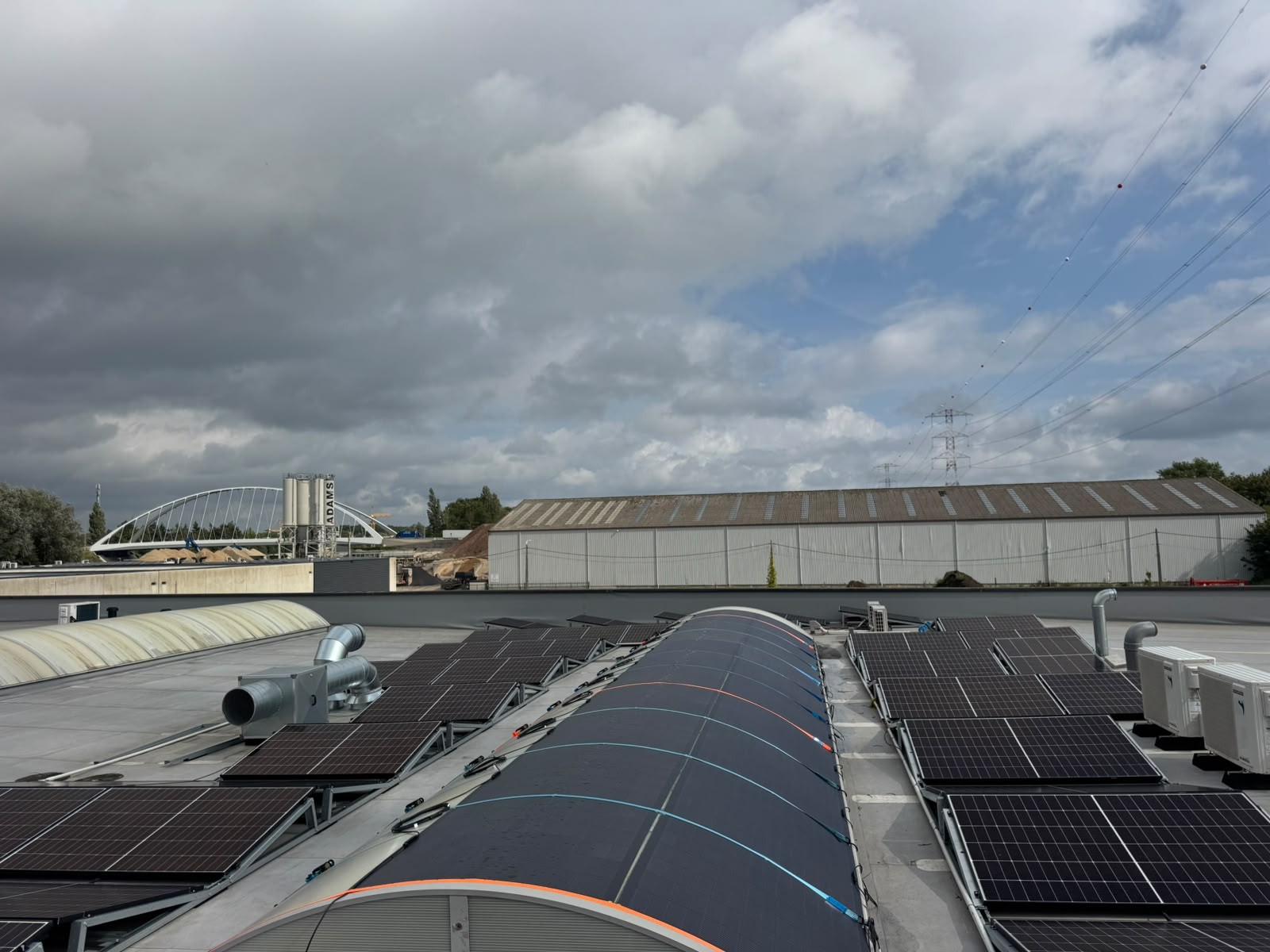

Pełne zdjęcie klienta. Sklepienie po lewej to identyczny świetlik kolebkowy bez modułów – tak wyglądało wcześniej sklepienie, które zabudowano.

2. Elastyczne moduły wzdłuż sklepienia

Elastyczne moduły podążają za krzywizną bezpośrednio, zamiast stać nad nią, biegnąc pasami od kalenicy w dół obu połaci. Widoczne po obu stronach czerwone i niebieskie przewody MC4 to fabrycznie zamontowane kable wyjściowe modułów, zebrane wzdłuż boków sklepienia.

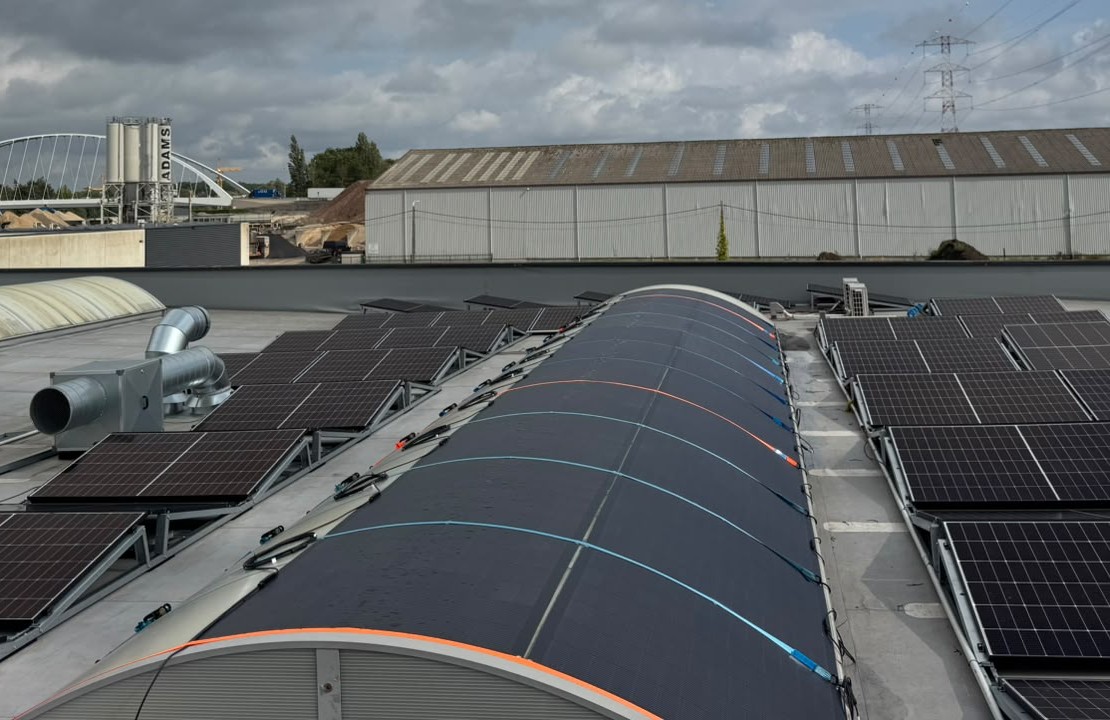

Kadr z tego samego zdjęcia: moduły przyjmują kształt sklepienia, zamiast je przekraczać.

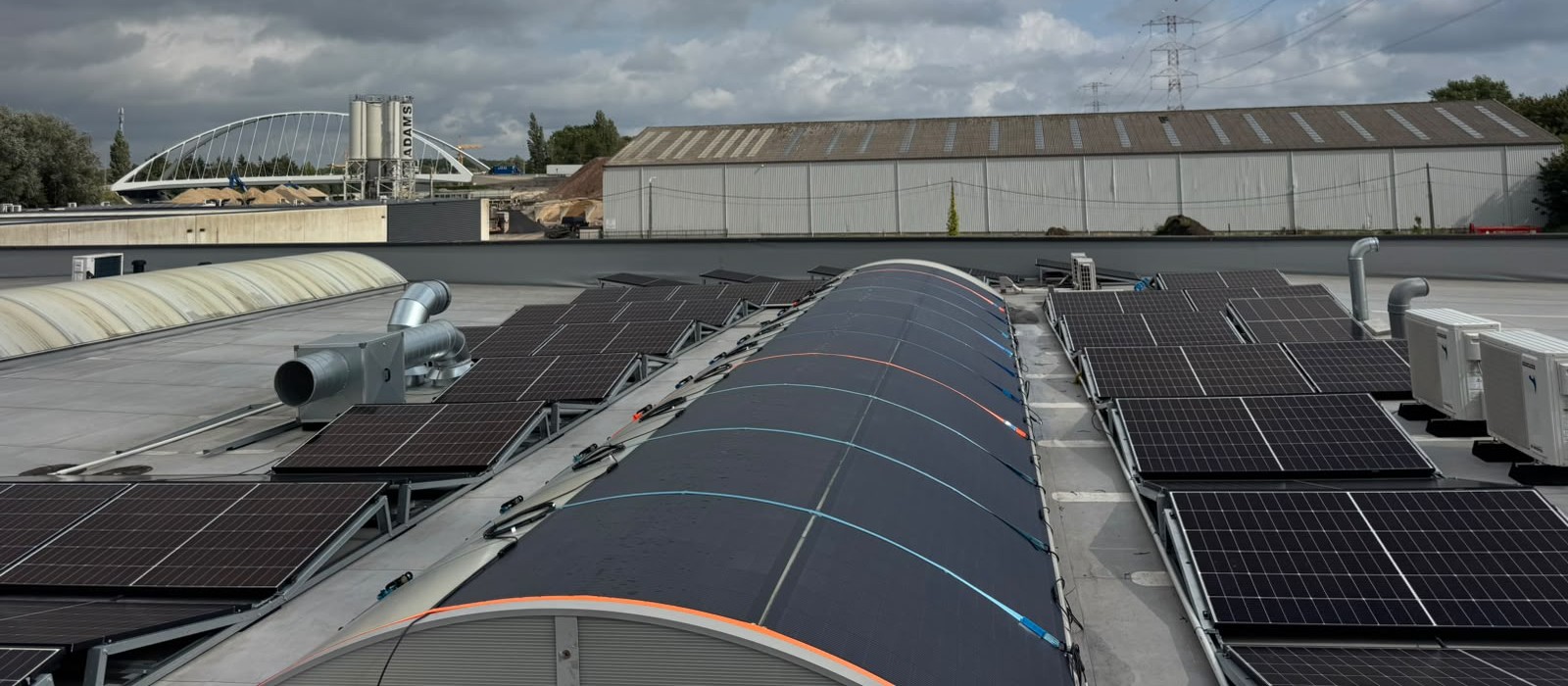

Kadr z tego samego zdjęcia: moduły elastyczne na sklepieniu i istniejące moduły sztywne na konstrukcjach skośnych na płaskiej połaci, na jednym dachu.

3. Jeden dach, dwa formaty modułu

Nic nie zostało wymienione. Projekt traktuje dach jako dwie różne powierzchnie i na każdą dobiera właściwy format modułu.

• Sprawna instalacja sztywna zostaje bez zmian – to rozbudowa, a nie przebudowa.
• Sklepienie przestaje być martwą powierzchnią i zaczyna produkować.
• Dołożony rząd zasila istniejący układ generacji klienta na potrzeby energii elektrycznej zakładu.
• To geometria dachu decyduje o wyborze modułu, a nie format modułu o tym, które połacie w ogóle da się wykorzystać.

Karta projektu

Dlaczego elastyczne moduły pasują do dachów zakrzywionych i ograniczonych

Sklepienie przemysłowe to nie mniejsza wersja dachu płaskiego. Zmienia to, które cechy modułu faktycznie decydują o tym, czy powierzchnię da się w ogóle wykorzystać.

• Przy grubości 2,5 mm moduł może podążać za ciągłą krzywizną, zamiast wymagać płaszczyzny do postawienia.
• Przy 3,70 kg każdy, 20 modułów dokłada 74 kg rozłożone na około 25 m² – bez bloków balastowych, bez konstrukcji skośnych, bez obciążeń punktowych od stóp konstrukcji.
• Świetliki i sklepienia zwykle spisuje się na straty jako powierzchnię nieużyteczną; na tym dachu było to pełne 4,8 kWp.
• Fabrycznie zamontowane kable wyjściowe 50 cm ze złączami MC4 ograniczają okablowanie na miejscu do łączenia modułów wzdłuż rzędu.
• Istniejąca instalacja sztywna pozostaje nietknięta – rozbudowa nie wyłącza z pracy sprawnego sprzętu.

Moduł zastosowany w tym projekcie: LS-SP240

Wszystkie 20 modułów w tym projekcie to elastyczne panele LIONSHEE LS-SP240. Poniższe wartości pochodzą z obowiązującej karty katalogowej LS-SP240.

Elastyczny panel LIONSHEE LS-SP240 zastosowany w tym projekcie: 240 W, 3,70 kg, grubość 2,5 mm, kable wyjściowe 50 cm i złącza MC4. Zdjęcie produktowe.

Poza modułami elastycznymi LIONSHEE dostarcza zestawy solarne balkonowe, mikroinwertery, Smart Solar Hub oraz modułowe magazyny LiFePO4, tak aby produkcja, zarządzanie energią i pojemność baterii składały się w jedną specyfikację.

Zdjęcie dachu publikowane w tym artykule zamieszczono za zgodą klienta; zdjęcie otwierające i dwa ujęcia szczegółowe to kadry z tego jednego zdjęcia. Dla tego projektu nie były dostępne dane o uzysku, oszczędnościach, falownikach, mocowaniu ani uruchomieniu i żadnych nie szacowano. Specyfikacja modułu pochodzi z obowiązującej karty katalogowej LS-SP240.
